110KV及以上GIS开关交流耐压试验

返回 打印

谐振技术来源：鼎升电力    发布时间：2018-01-26 00:00:00    阅读量：340 次

鼎升电力是专业变频串联谐振试验装置生产厂家，串联谐振技术荣获多项国家技术专利，经各省级计量技术研究院等机构认证，10年服务829家电力单位和相关机构客户。

注：串联谐振试验装置是按照需方提供的技术参数定制生产，方案仅作参考，详请咨询：400-6698-612。
正文如下：110KV及以上GIS开关交流耐压试验


    城市电网不断发展，大型变电站越建越多，防止外力破坏和气象条件影响，一般变电站都建成全户内结构，把占地面积很大的母线、断路器、隔离开关、电流互感器、电压互感器、避雷器和接地开关等都组装在一个箱体内，充以SF6气体作为绝缘，称为组合电器，又称GIS。
    耐压试验的目的在于检查运输过程中设备是否损坏及安装是否正确。GIS绝缘系统包括两部分，即SF6气体及气体与绝缘子交界面绝缘。检查设备内部是否有异物，设备内部的清洁度和绝缘是否达到规定要求。
    变频串联谐振耐压试验装置适用于电力电缆、电力变压器、发电机组（水力发电机或火力发 电机组）、电机、开关柜、GIS开关等大容量、高电压的电容性试品的交接和预防性试验。武汉鼎升电力可根据客户需求制造10KV、35KV、110KV、220KV、500KV电压等级的串联谐振试验装置。

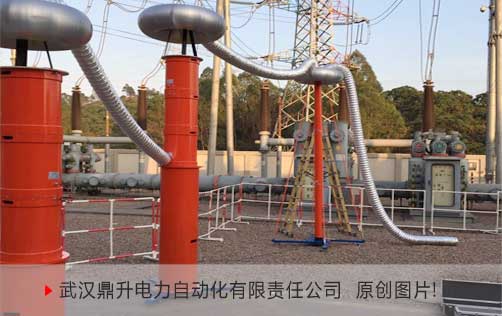

110KV及以上GIS开关交流耐压试验

    变频串联谐振试验方法和应用：
    DAXZ系列变频串联谐振试验装置主要由变频控制器、励磁变压器、高压电抗器、高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。
    变频串联谐振试验装置采用固定电抗器、变频电源，频率变化范围为30—300Hz。试验时，根据被试设备电容量Cx的大小，预先选择一个合适的电感值（可用4台电抗器的串、并联方法来达到），然后改变变频电源的输出频率，使整个回路处于串联谐振状态，这样就能在被试设备Cx两端获得很高的试验电压。

    相关资料下载：http://www.kv-kva.com/102/
    相关产品图片：http://www.kv-kva.com/102/102img.html
    产品说明书：http://www.kv-kva.com/102/smsDAXZ.html

提示：如果您阅读过程中遇到"110KV及以上GIS开关交流耐压试验 "相关技术问题，您可拨打027-87180938 咨询！
