谐振电压计算方法与标准

返回打印

电力技术来源：鼎升电力发布时间：2018-06-07 12:07:39 阅读量：357 次内容关键词：串联谐振试验装置 谐振电压计算方法

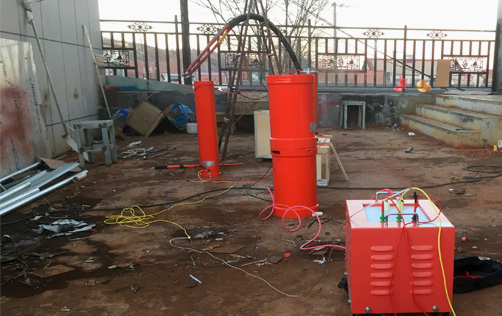

谐振电压是应用于串联谐振试验中的一种专业的术语，是指当串联谐振电路产生谐振条件时所产生的电压，我们常常听到的谐振电压也就是指串联谐振试验装置在试验过程中的电压大小。

我们在现场给客户做售后的时候，常常有客户问我，10kv系统电压为什么是22kv，35kv系统电压要打到多少才算合格，鼎升电力今天和大家分享串联谐振电压的计算方式和标准。

谐振电压的计算方法

以10kv系统为例： YJV22-8.7/10是电缆的型号，电压等级是10kv，相电压是8.7kv，根据预防性是试验标准，串联谐振试验装置对电缆的最高电压为2.5U0，即，8.7*2.5≈22kv；根据不同的标准，也有些单位是按照 2U0来确定电缆是否合格的，不管采用哪种，串联谐振试验的谐振电压严格按照客户指定的要求进行试验，如果是35kv系统，其谐振电压为21*2.5U0≈52kv；同理110kv，220kvd的谐振电压计算方法一致，需要注意的是其倍率有所区别，比如110kv 系统，串联谐振试验对电缆的最高电压为64*1.7U0≈109kv，以此类推，如果对倍率有疑问的可以查一下《电气设备交接试验标准》有明确的规定。

谐振电压的标准

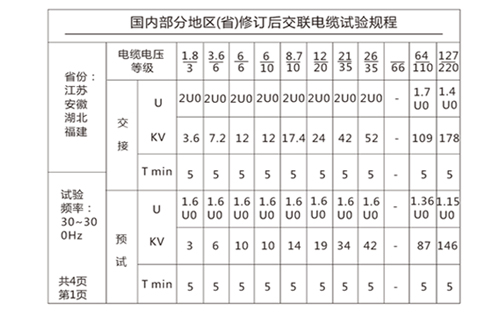

下图是鼎升电力参考GB50150-2006的部分截图，仅供参考：

以上就是鼎升电力为大家提供的关于谐振电压计算方法与标准，如果您在使用过程中遇到相关问题都可以与我们联系！
