变频串联谐振接线图

电力技术来源：鼎升电力发布时间：2018-06-01 10:44:27 阅读量：535 次内容关键词：串联谐振 串联谐振接线

变频串联谐振的用处

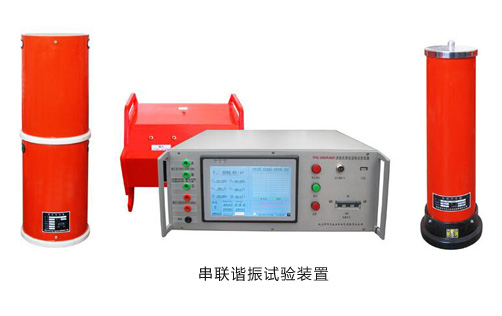

在电力系统中，变频串联谐振也称为串联谐振装置，是根据不同试验对象的容量大小，电压等级而设计的大容量、高电压电力预防性试验设备，变频串联谐振是由变频控制器、励磁变压器、补偿电容器、电抗器和电容分压器组合而成，广泛用于电力变压器、GIS全封闭组合电器、电力电缆、母线、开关等电力设备的绝缘性能检测。

变频串联谐振试验的测量原理

变频串联谐振设计结构不同于电力变压器，采用分体设计，可根据试验对象的不同条件对串联谐振装置进行不同容量的调配，极大的提高了谐振装置的便携性和灵活性，变频串联谐振试验的测量原理是充分利用串联谐振电路，通过调节电抗、电容和试验频率的关系，使串联谐振装置在谐振电路中产生谐振条件，满足谐振试验的基本要求和试验条件，与此相对应的还有“并联谐振”。

串联谐振的接线图

为了方便大家更好的阅读，串联谐振的接线图我以实物图展示，下图是鼎升电力在处理售后时所拍摄的图片。

图中是针对电力电缆所进行的谐振试验，为了达到谐振条件，我们通过计算后，采用2节电抗器进行串联，最终完成了试验，接线的基本思路是，输入电压经过变频器调频，输入到励磁变压器提高容量，输入电抗器进行电容电感的谐振条件匹配，最后用电容分压器采集 “谐振电压”，注意，当试品容量太小时，需要并联补偿电容器。

串联谐振发电机交流耐压试验

上图，是鼎升电力在针对发电机定子绕组进行发电机交流耐压试验，其功能与变频串联谐振原理和接线方法有所不同，采用的是频率为纯工频，只能细调电感量来实现绝缘性的检查。
