单相变压器组成三相变压器组，二台或二台以上的变压器要并联运行，必须满足三个条件：1.高（中）低压绕组的额定电压及分接因数必须相同。2.他们之间的阻抗电压的偏差必须在许可范围内（不超过±10%）。3．绕组的联结组标号必须相同，即各绕组电压矢量之间的相位移必须相同。因此每台变压器必须经受试验，来确定这三个参数。
武汉鼎升电力公司生产的DCBZ-T变压器试验台是根据变压器针对性的试验项目把众多测试仪器综合为一体的。变压器试验台具有流电阻、变比组别、空负载损耗、交流耐压、感应耐压测试等多项同步试验功能。
三相变压器的各个绕组的三个线圈或组成三相组的三台单相变压器的相同电压等级线圈，可联结成星形、三角形或曲折形，对其电压最高的绕组以Y、D或Z表示，对其它电压的绕组以y、d或z表示，如果星形或曲折形联结的绕组有中性点引出时分别以YN、yn或Zn表示。
自耦变压器的两个相联的线圈中电压较小的一个线圈的代号为a，应在额定电压较高的一个线圈代号之后列出如YN、a。
单相变压器绕组用罗马字I表示，按自左至右代表高（中）低压绕组。
取高压绕组的电压向量作为原始位置，用时钟序数表示绕组之间的相位移。
图4-8是表示三相变压器高压绕组连接图和三相电压之间的矢量关系图。作为绘制变压器联结组高、低压绕组间电压矢量关系的原始位置。
图4-9是以高压绕组电压矢量图为原始位置绘制而成的高、低绕组电压间的矢量关系图
和其联结组标号。
绘制步骤如下：
(1)首先应确定各绕组的绕向是否相同，及起末头的标志。
(2)各绕组的联结图(Y、D或Z，y、d或z)。
(3)按一条和第二条，先画出被试一对绕组中电压较高的绕组的电压相量图。
(4)然后根据电压较低的绕组的线圈绕向、联结方式和方向，对应于高压绕组
电压向量的原始位置画出低压绕组的电压相量图。
(5)把低压绕组的相量图平移至高压绕组相量图的原始位置，并使它们的几
何图形中心重合，自该中心向a引一连线，并延伸过a点，直至接近时钟序数。
(6)该时钟序数乘以30°，即表示高低压绕组线电压之间的相位移。而时钟序数代表联结组标号，也叫组别。
交流电压表法
单相变压器：试验结线如图4- 10，把被试产品的Aa相连向高压绕组施加一适当的交流电压（A-X端子间）U1,测量X-x间的电压U2，如果U2 <U1,则为减极性，联结组为I，i0；如U2 >U1，则为加极性，联结组为I，i6。
U2的读数可按下式求得：
通常U1=100V。式中KN为被试变压器的额定变压比，当产品设计为加极性，则取“+”号，减极性时取“－”号。
三相变压器：试验结线如图4 - ll。把被试品Aa相连，向高压绕组施加三相对称电压。然后测量B-b，B-c，C-c，C-b四组端子间电压UBb、UBc、UCc和UCb，我们可以根据这4个电压之间的大小关系来判别被试变压器的联结组，由于UBb和UCc不论那种联结组其值都相等，故实际上只需根据UBb(或Ucc),UBc和UCb三个电压值来判别。

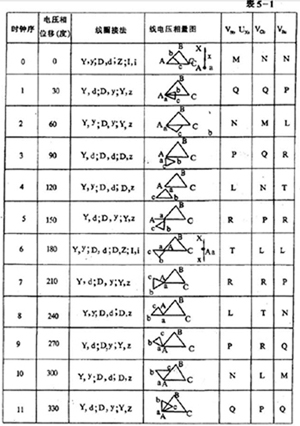

下表中列出了各种不同联结组及不同标号（时钟序）的相量图及其相位移，根据Aa连接之后图中各相量的关系，按表后公式计算，用实测值与计算值相比较来判定其联结组标号。
表4-1中L-T的数据按如下公式计算：
式中：U2 -低压侧感应电压（线电压）；
KN -被试变压器的额定变压比。
44实例

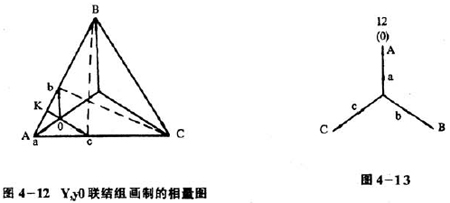

例1：Y，y0的计算：相量图见图4-1 2。
计算结果与上述L-T的公式对照：
UBc=UCb=N，UBb = UCc=M
查表M，N，N联结组标号为Y，yo标志图如图4- 13。

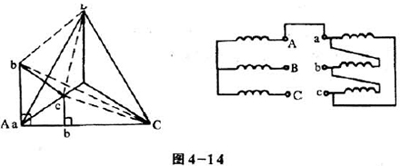

倒2:Y，dll的计算，接线圈和相量图如4-1 4。
UBd=UBc（因为AB⊥be且平分bc，故B点至b、c距离相等）。
UBC=UCc（因A相相电压的延长线⊥又平分对边BC，故相电压线上的任意点与B，C等距离）。
查表：UBb=Q，Ucb=P，UBc=Q时联结组标号为Y，dll，高低压绕组电压之间相位移位30°*11=330°
