110kV/2km变压器交流耐压试验装置

一、  串联谐振试验对象及试验要求

1、110kV电缆300平方截面2km，电容量≤0.33uF，试验频率为30-300Hz,试验电压不超过128kV。

2、35kV开关、绝缘子、母线及变压器的交流耐压试验，试验频率为30-300Hz,试验电压不超过100kV。

3、10kV开关、绝缘子、母线及变压器的交流耐压试验，试验频率为30-300Hz,试验电压不超过42kV。

二、  工作环境

1.  环境温度：－15⁰C –40 ⁰C;

2.  相对湿度：≤90%RH;

3.  海拔高度：≤2500米；

三、  串联谐振参数

1.   额定容量：1300kVA；

2.   输入电源：380V电压，频率为50Hz；

3.   额定电压：130kV；

4.   额定电流：10A；

5.   工作频率：30-300Hz；

6.   波形畸变率：输出电压波形畸变率≤1%；

7.   工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8.   温    升：额定负载下连续运行60min后温升≤65K；

9.   品质因素：装置自身Q≥30(f=45Hz)；

10.  保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11.  测量精度：系统有效值1.5级；

四、  串联谐振标准

GB10229-88            《电抗器》

GB1094　《电力变压器》

GB50150-2006　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　《电工名词术语》

GB/T16927.1~2-1997　《高电压试验技术》

五、串联谐振装置容量

110kV/300mm²电缆，长度2000m，电容量≤0.33μF，试验频率为30-300Hz，试验电压128kV。

频率取35HZ

试验电流 I=2πfCU_试 =2π×35×0.33×10^-6×128×10³=9.2A

对应电抗器电感量 L=1/ω²C=65H,

设计二节电抗器，使用电抗器二节并联,则单节电抗器为650kVA/130kV/5A/130H

结论：串联谐振装置容量定为1300kVA/130kV，分二节电抗器，电抗器单节为650kVA/130kV/5A/130H通过组合使用能满足上述被试品的试验要求。

六、串联谐振参数

1.  激励变压器JLB-50kVA/3/5kV/0.4kV                   1台

a)   额定容量：50kVA；

b)   输入电压：380V，单相；

c)   输出电压：3kV；5kV

d)   结    构：油浸式；

e)   重    量：约420 kg；

2.  变频电源DAXZ-BP-50kW/380V                         1台

a)   额定输出容量：50kW

b)   工作电源：380±10%V（三相），工频

c)   输出电压：0 – 400V，单相，

d)   额定输入电流：132A

e)   额定输出电流：132A

f)   输 出 波 形：正弦波

g)   电压分辨率： 0.01kV

h)   电压测量精度：0.5%

i)   频率调节范围：30 – 300Hz

j)   频率步进值：0.1Hz，

k)   频率调节分辨率：≤0.1Hz

l)   频率稳定度：    0.1%

m)   运 行 时 间：额定容量下连续60min

n)   额定容量下连续运行60min元器件最高温度≤65K;

o)   噪 声 水 平：≤50dB

p)   可实现以下功能

1)   自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

2)   耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示用户电压异常波动,由用户根据试验情况进行操作

3)   全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

4)   软件经过严格模拟运行检验，运行安全、稳定、可靠

5)   液晶显示屏可显示电源电压和电流；高压输出的频率、电压

6)   保护功能：具有断电、过流、过压及闪络保护功能；

a)   过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b)   过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c)   击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

d)   断电保护：试验电源断电后，装置能快速保护

7)   变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

8)   变频电源配备专用引线和插头与其他设备进行连接，包括电源的专用动力引线，与励磁变压器的低压引线，与分压器的专用测量引线，专用接地引线等

9)   外观及操作界面充分采用人性化设计，美观大方，操作简便

10) 重量约85kg；

3.  高压电抗器DAXZ -650kVA/130kV                         2节

a)   额定容量：650kVA;

b)   额定电压：130kV；

c)   额定电流：5A；

d)   电 感 量：130H/单节

e)   品质因素：Q≥40 (f=45Hz)；

f)   结    构：油浸式；

g)   重    量：约650kg；

4.  电容分压器FRC-150 kV -1000 pF                        1套

a)   额定电压：150kV；

b)   高压电容量：1000pF

c)   介质损耗：tgσ≤0.5%；

d)   分 压 比：1000：1

e)   测量精度：有效值1.5级;

f)   重    量：约15kg；

七、电抗器使用关系表

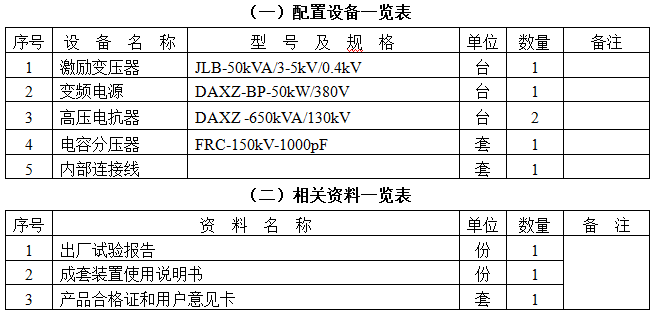

八、供货清单一览表

九、摘要

方案型号：DAXZ-1300kVA/130kV

方案名称：变频串联谐振耐压装置

参考标准：GB50150-2006,DL/T849.6-2004

生产厂家：武汉鼎升电力自动化有限责任公司
