电容量在20000pf电力变压器交流耐压试验装置

返回 打印

电力技术来源：产品技术部  发布时间：2015-12-30 00:00:00   阅读量：771 次 内容关键词：串联谐振 交流耐压试验
一、 试验要求
满足220KV，电容量在20000pf及以下系统的电力变压器的中性点的交流耐压试验。
二、 试验容量确定
设计六节电抗器，电抗器单节为94kVA/55kV/1.7A/120H一节
三、 系统基本配置
3.1 变频控制箱 BPXZ-HT-F       1台（20kW，30～300Hz）
3.2 励磁变压器 BPB             1台（20kVA/10kV/20KV/0.4kV）
3.3 谐振电抗器 BPDR            6台（见参数配置）
3.4 交流分压器 FY              1台 (330 kV -500 pF)　　　　　　
3.5附件箱                     1套
四、 系统性能特点及技术参数
4.1 系统性能特点
4.1.1 稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。
4.1.2 自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5 Hz范围内以0.01 Hz为分辨率进行频率细扫，最后精确锁定谐振频率。整个过程只需要90秒。
4.1.3 支持多种试验模式。系统支持 “自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”，等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。
4.1.4系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。
4.1.5 保护功能完善。具备零位保护（电压输出控制旋钮不在零位时，禁止系统启动），过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。
4.2 系统技术参数
4.2.1 额定输出电压：            0～330KV
4.2.2 谐振电压波型：            正弦波，波形畸变率＜1.0%
4.2.3 最大输出电流：            1.1A
4.2.4 最大试验容量：            360kVA
4.2.5 输出频率：             30～300Hz
4.2.6 工作制：              满功率输出下，连续工作时间5min
4.2.7 品质因素：                20 ～ 80
4.2.8 输入工作电源：            单相380V±10%，50Hz，＜50A
4.2.9 环境温度：             －10℃～+50℃
4.2.10 相对湿度：            ＜95%，无凝露状况
4.3 系统遵循的技术标准
GB10229-88            《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-2006　　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996          《电力设备预防性试验规程》
GB1094.1-GB1094.6-96   《外壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　《高电压试验技术》
五、主要部件技术参数及性能特点
6.1变频电源      DAXZ-BP-F -20kW/380V
5.1.1 额定输出容量：            20kW
5.1.2 工作电源：                380±10%V（单相），工频
5.1.3 输出电压：                0 – 400V，单相，
5.1.4 额定输入电流：            50A
5.1.5 额定输出电流：            50A
5.1.6 输 出 波 形：         正弦波
5.1.7 电压分辨率：          0.01kV
5.1.8 电压测量精度：            0.5%
5.1.9 频率调节范围：            30 – 300Hz
5.1.10 频率调节分辨率：     ≤0.01Hz
5.1.11 频率稳定度：         0.1%
5.1.12 运 行 时 间：            额定容量下连续30min
5.1.13 温       升：            额定容量下连续运行5min元器件最高温度≤65K;
5.1.14 噪 声 水 平：            ≤50dB
5.1.15性能特点：
l  具备强大的自动调谐功能。自动扫频，在频率范围30-300Hz内寻找谐振点，全程扫频直至最终锁定到谐振频点最大耗时1.5分钟。频率分辨率0.01Hz；
l  试验控制方式灵活。支持多种试验模式，自动试验时，可随时切换到手动控制状态,进行手动调频，调压；
l  耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作；
l  保护功能完善。具有零位、过流、过压及闪络保护功能，充分保证系统可靠性；
l  超大液晶显示屏高压端电压波形以及扫频曲线波形，电源电压和电流，高压输出的频率、电压、电流，控制界面同屏显示，操作简便，直观清晰，特别适合现场试验。
l  重量轻。约25kg。
6.2 励磁变压器BPB -20kVA， 20KV/0.4kV
6.2.1 额定容量：                20kVA；
6.2.2 输入电压：                380V，单相；
6.2.3 输出电压：                20kV
6.2.4 结    构：                干式；
6.2.5 重    量：                约45 kg；
6.3 高压电抗器DAXZ -94kVA，55KV，六节
6.3.1 额定容量：                66kVA;
6.3.2 额定电压：                55kV；
6.3.3 额定电流：                1.7A；
6.3.4 电 感 量：                120H/单节；
6.3.5 品质因素：                Q≥50 (f=45Hz)；
6.3.6 结    构：                干式；
6.3.7 重    量：                约55kg；
6.4分压器MSFY -330 kV -500 pF
6.4.1 额定电压：                330kV；
6.4.2高压电容量：           500pF
6.4.3介质损耗：             tgσ≤0.5%；
6.4.4分压 比：             1000：1
6.4.5测量精度：             有效值1.5级;
6.4.6重    量：             约15kg；

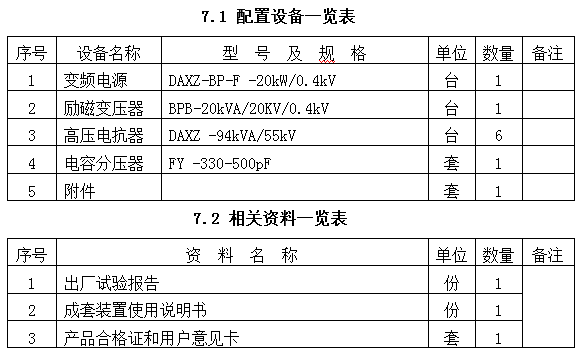

六、 供货清单一览表

七、摘要
方案型号：DAXZ-560kVA/330kV
方案名称：调频谐振装置
参考标准：GB50150-2006,DL/T849.6-2004
生产厂家：武汉鼎升电力自动化有限责任公司
参考阅读：http://www.kv-kva.com/102/
