220kV绝缘杆的耐压试验串联谐振装置

一、  串联谐振试验对象及试验要求

1．110kV断路器，绝缘子，母线等设备的交流耐压试验，电容量≤0.05uf,最高试验电压265kV。

2．220kV绝缘杆的耐压试验，试验频率30-300Hz，最高试验电压450kV。

3．35kV/300mm²电缆，长度1.5km，电容量≤0.285uf,试验频率30-300Hz，最高试验电压52kV。

4．10kV/300mm²电缆，长度1.5km，电容量≤0.55uf,试验频率30-300Hz，最高试验电压22kV。

二、  工作环境

1.  环境温度：－150C –40 0C;

2.  相对湿度：≤90%RH;

3.  海拔高度:  ≤2500米；

三、  串联谐振参数

1.   额定容量：500kVA；

2.   输入电源：380V电压，频率为50Hz；

3.   额定电压：500kV；125kV

4.   额定电流：1A；4A

5.   工作频率：30-300Hz；

6.   波形畸变率：输出电压波形畸变率≤1%；

7.   工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8.   温    升：额定负载下连续运行60min后温升≤65K；

9.   品质因素：装置自身Q≥30(f=45Hz)；

10.  保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11.  测量精度：系统有效值1.5级；

四、  串联谐振标准

GB10229-88            《电抗器》

GB1094　《电力变压器》

GB50150-2006　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　《电工名词术语》

GB/T16927.1~2-1997　《高电压试验技术》

五、  串联谐振装置容量

35kV/300mm2电缆，长度1.5km，电容量≤0.285uf,试验频率30-300Hz，最高试验电压52kV，频率取40Hz；

试验电流 I=2πfCU试 =2π×40×0.285×10-6×52×103=3.7A

对应电抗器电感量 L=1/ω2C=55H

设计四台电抗器，使用电抗器4台并联可满足要求，则单节电抗器为125kVA/125kV/1A/220H

验证：1、10kV/300mm2电缆，长度1.5km，电容量≤0.55uf,试验频率30-300Hz，最高试验电压22kV

使用电抗器四节并联,此时电抗器电感量为L=220/4=55H

试验频率f=1/2π√LC=1/(2×3.14×√55×0.55×10-6)=30Hz。

试验电流 I=2πfCU试 =2π×30×0.55×10-6×22×103=2.3A

六、  串联谐振参数

1.  激励变压器JLB-25kVA/1.5/3/10/25kV/0.4kV               1台

a)   额定容量：25kVA；

b)   输入电压：400V，单相；

c)   输出电压：1.5kV；3kV； 10kV；25kV

d)   结    构：油浸式

e)   重    量：约185kg；

2.  变频电源DAXZ-BP-25kW/380V                               1台

a)   额定输出容量：25kW

b)   工作电源：380V，工频

c)   输出电压：0 – 400V，单相，

d)   额定输入电流：62.5A

e)   额定输出电流：62.5A

f)   输 出 波 形：正弦波

g)   电压分辨率： 0.01kV

h)   电压测量精度：0.5%

i)   频率调节范围：30 – 300Hz

j)   频率调节分辨率：≤0.01Hz

k)   频率稳定度：    0.1%

l)   运 行 时 间：额定容量下连续60min

m)   额定容量下连续运行60min元器件最高温度≤65K;

n)   噪 声 水 平：≤50dB

1)   自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

2)   耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示用户电压异常波动,由用户根据试验情况进行操作

3)   全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

4)   软件经过严格模拟运行检验，运行安全、稳定、可靠

5)   液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流，谐振回路的

6)   保护功能：具有断电、过流、过压及闪络保护功能；

a)   过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b)   过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c)   击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

d)   断电保护：试验电源断电后，装置能快速保护

7)   变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

8)   外观及操作界面充分采用人性化设计，美观大方，操作简便

9)   重量约35kg；

3.  高压电抗器DAXZ -125kVA/125kV                   4节

a)   额定容量：125kVA;

b)   额定电压：125kV；

c)   额定电流：1A；

d)   电 感 量：220H/单节

e)   品质因素：Q≥30 (f=45Hz)；

f)   结    构：油浸式；

g)   重    量：约185kg；

4.  电容分压器FRC-500 kV -500 pF                   1套

a)   额定电压：500kV；

b)   高压电容量：500pF

c)   介质损耗：tgσ≤0.5%；

d)   分 压 比：1000：1

e)   测量精度：有效值1.5级;

f)   重    量：约28kg；

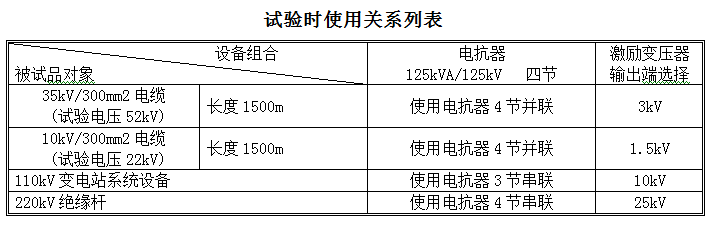

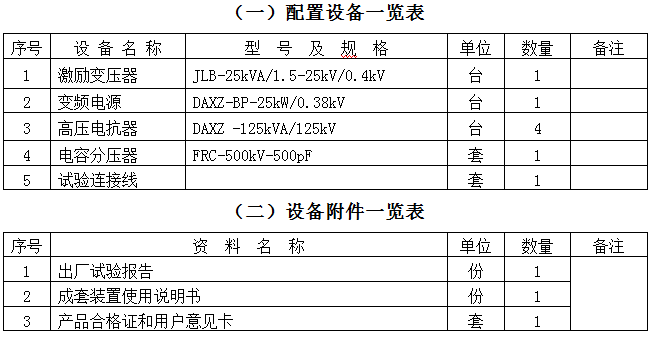

七、供货清单一览表

八、摘要

方案型号：DAXZ-500kVA/500kV

方案名称：调频式串联谐振耐压装置

参考标准：GB50150-2006,DL/T849.6-2004
