300MW水力发电机交流耐压试验串联谐振装置

返回打印

电力技术来源：产品技术部发布时间：2015-12-24 00:00:00 阅读量：697 次内容关键词：串联谐振 串联谐振试验装置

一、 串联谐振试验对象

300MW水力发电机的交流耐压试验。

二、 系统容量确定

对300MW水力发电机

理论容量：单相电容量1.45μF,试验频率50HZ,试验电压34.5kV：

试验电流 I=2πfCU试 =2π×50×1.45×34.5×10-3=15.8A

对应电抗器电感量 L=1/ω2C=7H

实际试验容量P=I×U=16×50=800kVA

考虑到裕度，装置容量取1200kVA，此时对应的最大被试品电容量为：2.2uf，电抗器最小电感量为4.6H。

分层试验时，最小电容量取0.5uf（小于0.5uf时用补偿电容器调容）对应的电抗器最大电感量为21H。

装置采用串联谐振方式，电抗器为一节， 1200KVA/50KV，电感量调节范围为4～24H。励磁变压器为200KVA/5-7-50KV/400V，不同的输出电压可以满足发电机整机、分层、线棒及直流耐压试验。

三、 系统主要技术参数及功能

1. 额定容量：1200kVA；

2. 额定电压：50kV；

3. 额定电流：24A；

4. 工作频率：50Hz±5%；60Hz±5%；

5. 输出电压波形畸变率：≤0.5%；

6. 允许连续工作时间：额定负载下30min；

7. 额定负载下连续运行30min后温升≤65K；

8. 装置自身品质因数：Q≥20；

9. 系统测量精度：有效值1级；

10. 输入电源：单相380V电压，频率为50/60Hz；

11. 对被试品具有过流、过压及试品闪络保护；

12. 环境温度：－150C –40 0C，相对湿度：≤90%RH，海拔高度≤3000米；

四、 串联谐振标准

GB10229-88 《电抗器》

GB1094　《电力变压器》

GB50150-2006　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996 《电力设备预防性试验规程》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900　《电工名词术语》

GB/T16927.1~2-1997　《高电压试验技术》

五、 串联谐振参数

1 控制台(含电动调压器)CHXB-L -200kW/380V

1）额定输出容量： 200kVA

2）工作电源： 380±10%V（单相），工频

3）输出电压： 0 – 420V，单相，

4）额定输入电流： 550A

5）额定输出电流： 550A

6）输出波形：正弦波

7）电压分辨率： 0.1kV

8）电压测量精度： 1.0%

9）运行时间：额定容量下连续30min

10）温升：额定容量下连续运行30min元器件最高温度≤65K;

11）噪声水平： ≤60dB

12）重量: 385kg。

2 励磁变压器YD-200kVA，5-7-50kV

1）额定容量： 200kVA；

2）输入电压： 400V，单相；

3）输出电压： 5-7-50kV；

4）结构：油浸；

5）重量：约368kg；

3 高压可调电抗器DK-1200kVA，50kV

1）额定容量： 1200kVA;

2）额定电压： 50kV；

3）额定电流： 24A；

4）电感量调节范围： 4～24H

4）品质因素： Q≥30；

5）结构：干式环氧树脂筒式；

6）重量：约1280kg；

4分压器RF-50 kV

1）额定电压：交流---50kV；直流---70kV；

2）分压比： 1000：1

3）测量精度：有效值1.0级;

4）重量：约8kg；

六、 试验接线表

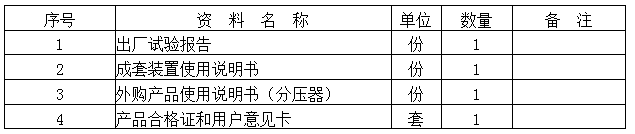

七、 供货备件表

八、摘要

方案型号：DAXZ-GP-1200kVA/50kV

方案名称：调感式串联谐振试验装置

参考标准：GB50150-2006,DL/T849.6-2004

生产厂家：武汉鼎升电力自动化有限责任公司

参考阅读：http://www.kv-kva.com/104/
