60MW火力发电机交直流耐压试验串联谐振装置

返回 打印

电力技术来源：产品技术部  发布时间：2015-12-24 00:00:00   阅读量：644 次 内容关键词：串联谐振 串联谐振装置

一、  串联谐振试验对象

对60MW火力发电机，单相对地电容量≤0.25μF发电机交直流耐压试验，出口电压10.5kV，最高试验电压不超过25kV。

二、  系统主要技术参数及功能

额定容量：75kVA；

额定电压：25kV；

额定电流：3A；

工作频率：工频50Hz；

输出电压波形畸变率：≤0.5%；

允许连续工作时间：额定负载下5min；

额定负载下连续运行1min后温升≤65K；

装置自身品质因数：Q≥40；

系统测量精度：有效值1.5级；

输入电源：三相380V电压，频率为50Hz；

对被试品具有过流、过压及试品闪络保护；

环境温度：－150C –40 0C，相对湿度：≤90%RH，海拔高度≤1000米；

三、  串联谐振标准

GB10229-88            《电抗器》

GB1094　《电力变压器》

GB50150-2006　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　《电工名词术语》

GB/T16927.1~2-1997　《高电压试验技术》

四、  试验电源及L、Cx关系表

1、交流耐压试验：采用工频谐振试验装置做发电机交流耐压试验；

2、直流泄漏试验：采用低压屏蔽法，利用激励变压器的直流输出高压端做直流耐压和测量泄漏电流；

备注：本装置即可对发电机做交流耐压试验也可做直流泄漏试验。做交流耐压试验时采用串并联谐振的原理，做直流泄漏试验时采用激励变压器经过硅堆整流和电容器滤波，并可测量泄漏电流。此套设备可做两种试验，方便现场使用和运输。

五、  串联谐振参数

1.  激励变压器ＹＤL（J）-12kVA/4kV,30kV（JZ）/0.4kV         1台

额定容量：12kVA；

输入电压：400V，单相；

输出电压：4kV;30kV

输出电流：交流3A

结    构：干式

重    量：约60kg；

额定运行1分钟后线圈对空气温升：≤65K;

2.   调压器ZDC-12kVA/380V/0~430V             1台

额定容量：12kVA；

输入电压：380V，单相；

输出电压：0~430V，单相；

结    构：单相电动调压；

重    量：约55Kg；

3.  谐振操作台ZDC-（L）-12kVA/380V               1台

额定容量：12kVA；

输入电压：380V；

输出电压：0~420V；

保护功能：零位、过流、过压及试品闪络保护；

重    量：约40kg；

4.  可调电抗器DAXZ-GP（TL）-75kVA/25kV         1台

额定容量：75kVA；

额定电压：25kV；

额定电流：3A

可调电感量：38H~85H；

品质因数：Q≥40；

结    构：干式、带铁芯可调式；

数    量：1台；

重    量：约155Kg ；

5.  交直流分压器SGB-30kV                                1台

额定电压：交流30kV；直流42kV

测量精度：交流有效值1.5级；

介质损耗：tgσ≤0.5%；

分 压 比：1000：1，分压比误差：≤1.0%；

重    量：约10kg；

结　构：铝合金外包装。

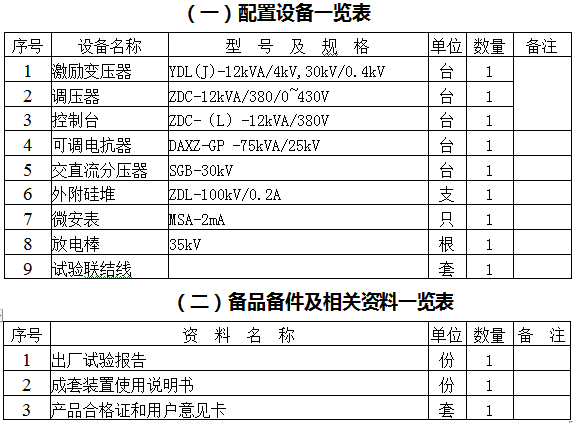

六、  供货清单一览表

七、  装置主要特点及功能

1.   反击过电压和传递过电压保护：本装置以妥善的接线方式、完善的保  护环节和能量的逐级吸收，防止反击过电压和传递过电压的侵害。经过多年的现场实践证明，试品在闪络或击穿时，可避免成套试验装置和在场试验人员不受过电压的侵害和威胁。同时也可避免被试品的故障点在闪络或击穿后不扩大损伤。

2.  体积小，重量轻，安装、搬运方便，接线简单，非常适合现场使用人员

的操作。

3.  调感谐振装置的主要功能有：

（1）电抗器铁芯间隙直读功能：

本装置在电抗器上安装了间隙观察孔，可直接读出铁芯的间隙，以指导操作，另外还安装了间隙限位开关及指示。

（2）耐压时间到自动降压功能：

耐压计时采用数显计时器。且当到达耐压时间时，系统会自动降压

（3）零位合闸、零起升压功能：

具有零位限位功能，如果调压器不在零位，高压输出按钮无法合上，保证系统是从零起升压。

（4）过流保护功能：

系统装有电磁式过流继电器，此继电器抗干扰能力强，动作迅速，避免试品不受过流的损伤。

       i.      过压及被试品闪络保护功能：

本装置装用电子式过压闪络保护板，避免试品不受过压和闪络的侵害，且动作迅速。

      ii.      各试验数据实时监测功能：

可以对高压侧电压电流和低压侧的电压电流进行监测，可以更直观地了解试验情况。

八、摘要

方案型号：DAXZ-GP-75kVA/25kV

方案名称：调感式串联谐振试验装置

参考标准：GB50150-2006,DL/T849.6-2004

生产厂家：武汉鼎升电力自动化有限责任公司

参考阅读：http://www.kv-kva.com/104/
