10kV，2km电缆交流耐压试验串联谐振装置

返回打印

电力技术来源：鼎升电力技术发布时间：2015-12-16 00:00:00 阅读量：707 次内容关键词：串联谐振 电缆交流耐压试验

一、 串联谐振试验对象

1.10kV/400mm2电缆2km，电容量≤0.84μF，试验频率为30-300Hz,试验电压22kV。

二、 工作环境

1.环境温度：－150C~+45 0C;

2.相对湿度：≤90%RH;

3.海拔高度: ≤2500米；

三、 串联谐振参数，

1. 额定容量：88kVA；

2. 输入电源：380V电压，频率为50Hz；

3. 额定电压：22kV

4. 额定电流：4A

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续15min；

8. 温升：额定负载下连续运行15min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；

四、 串联谐振标准

GB10229-88 《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996 《电力设备预防性试验规程》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　《高电压试验技术》

五、 装置容量确定

1、对10kV，300mm2 ,2km电缆，电容量≤0.84μF，试验电压22kV：

试验电流 I=2πfCU试 =2π×35×0.84×10-6×22×103=4A

2、对应电抗器电感量 L=1/ω2C=28H

结论：串联谐振装置容量定为88kVA/22KV;分2节电抗器，电抗器单节为44kVA/22kV/2A/56H通过组合使用能满足上述被试品的试验要求。

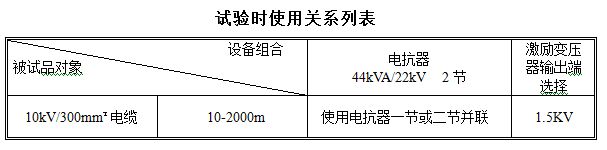

六、 电抗器使用关系表

七、 串联谐振参数

1. 激励变压器JLB-6kVA/1.5kV/0.4kV 1台

a) 额定容量：6kVA；

b) 输入电压：380V，单相；

c) 输出电压：1.5kV；

d) 结构：干式；

e) 重量：约22 kg；

2. 变频电源DAXZ-BP--6kW/380V 1台

a) 额定输出容量：6kW

b) 工作电源：380V，工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：15A

e) 额定输出电流：15A

f) 输出波形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度： 0.1%

l) 运行时间：额定容量下连续15min

m) 额定容量下连续运行15min元器件最高温度≤65K;

n) 噪声水平：≤50dB

o) 可实现以下功能

1) 内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2) 自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz

3) 自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

7) 软件经过严格模拟运行检验，运行安全、稳定、可靠

8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

10) 保护功能：具有断电、过流、过压及闪络保护功能；

a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

d) 断电保护：试验电源断电后，装置能快速保护

11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

12) 外观及操作界面充分采用人性化设计，美观大方，操作简便

13) 重量约15kg；

3. 高压电抗器 DK-44kVA/22kV 2节

a) 额定容量：44kVA;

b) 额定电压：22kV；

c) 额定电流：2A；

d) 电感量： 56H/单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结构：干式；

g) 重量：约28kg；

4. 电容分压器RF-30 kV -2000 pF 1套

a) 额定电压：30kV；

b) 高压电容量：2000pF

c) 介质损耗：tgσ≤0.5%；

d) 分压比：1000：1

e) 测量精度：有效值1.5级;

f) 重量：约5kg；

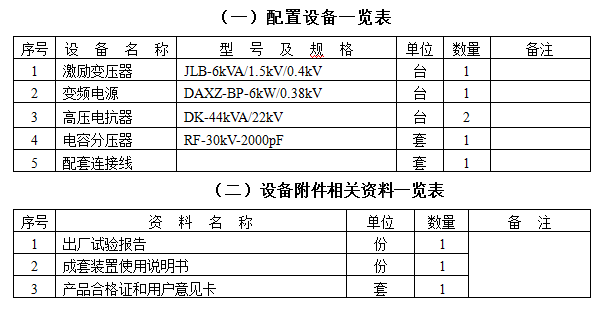

八、 供货清单一览表

九、摘要

方案型号：DAXZ

方案名称：HTU调频式串联谐振试验装置

参考标准：GB50150-2006，DL/T849.6-2004

生产厂家：武汉鼎升电力自动化有限责任公司
