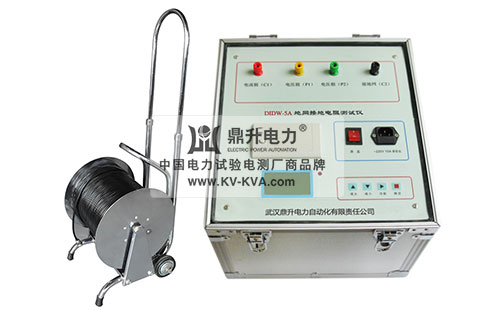

服务热线：400-6698-612DIDW-5A地网接地电阻测试仪又称地网接地电阻测试仪、大地网接地电阻测试仪及5A地网接地电阻测试仪，5A地网接地电阻测试仪适用于电力部门、变电站等单事的电力大型地网接地电阻的检测试验，5A地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
DIDW-5A地网的接地电阻测试仪是鼎升电力研发中心根据国家现有的行业标准DL/T911-2004，该大型地网的接地电阻测试采用主流的工频大电流三极法测量技术，防止电网运行时产生的工频干扰，提高测试结果的准确性，DIDW-5A大地网的接地电阻测试仪，采用了新型异频交流电源，微机处理控制和抗干扰信号处理等措施，解决了测试过程中的抗干扰问题，简化了试验操作过程和测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
DIDW-5A地网的接地电阻测试仪适用于各种电压等级变电站地网（4Ω）、发电厂、微波站（10Ω）、避雷针（10Ω）等多种场所测试接地电阻。 大型地网的接地电阻测试输出采用45hz、和55hz双重频率测试，输出电流最大5A的测试电流，不会引起测试时接地装置的电位过高，该5A大地网的接地电阻测试仪同时它还具有极强的抗干扰能力，满足在不停电的情况下可进行测量。
接地电阻测试仪别名
5A大地网接地电阻测试仪、大地网接地电阻测试仪、地网接地电阻测试仪、大型地网接地电阻测试仪、大地接地电阻测试仪、大型地网接地测试仪、大型地网接地阻抗测试仪、大电流接地网接地电阻测试仪、抗干扰地网接地电阻测试仪、异频地网接地电阻测试仪、地网阻抗测试仪、地网接地导通测试仪、大型地网接地阻抗测试仪、数显式地网电阻测试仪、建筑物地网电阻测试仪、电力线路接地故障测试仪、地网仪
接地电阻测试仪功能
1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量
2、抗干扰能力强。本测试仪采用异频法测量，配合现代软硬件滤波技术，使得测试仪具有很高的抗干扰性能，测试数据稳定可靠
3、5A地网的接地电阻测试仪精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网
4、该5A地网的接地电阻测试仪功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压
5、操作简单。全中文菜单式操作，直接显示出测量结果
6、该5A地网的接地电阻测试仪布线劳动量小，无需大电流线
国家第三方计量检定校准证书
出厂质量检测报告
ISO9001:2015质量管理证书| 1、地网接地电阻测试仪型号 | DIDW-5A | |
| 2、地网接地电阻测试仪名称 | 大型地网接地电阻测试仪、地网接地电阻测试仪、大地网接地电阻测试仪、5A地网接地电阻测试仪 | |
| 3、地网接地电阻测试仪测量范围 | 0～150Ω(含电流桩阻抗) | |
| 分辨率 | 0.001Ω | |
| 测量误差 | ±(读数×2%+0.002Ω) | |
| 最大输出电压 | AC 400V (45Hz、55Hz，双频，正弦波) | |
| 电流输出档位 | 5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档 | |
| 抗干扰能力 | 抗工频50Hz电压10V | |
| 土壤电阻率测量范围 | 0-999.9Ω/M，精度：±2%，分辨率：0.01Ω/M | |
| 测量线要求 | 电流线铜芯截面积≥1.5mm2 | |
| 电压线铜芯截面积≥1.0mm2 | ||
| 供电电源 | AC220V±10%，50Hz | |

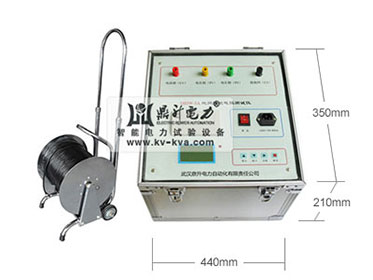

| 外形尺寸 | 440×350×210mm3 | |
| 测试仪重量 | 30kg | |
